Echosonda

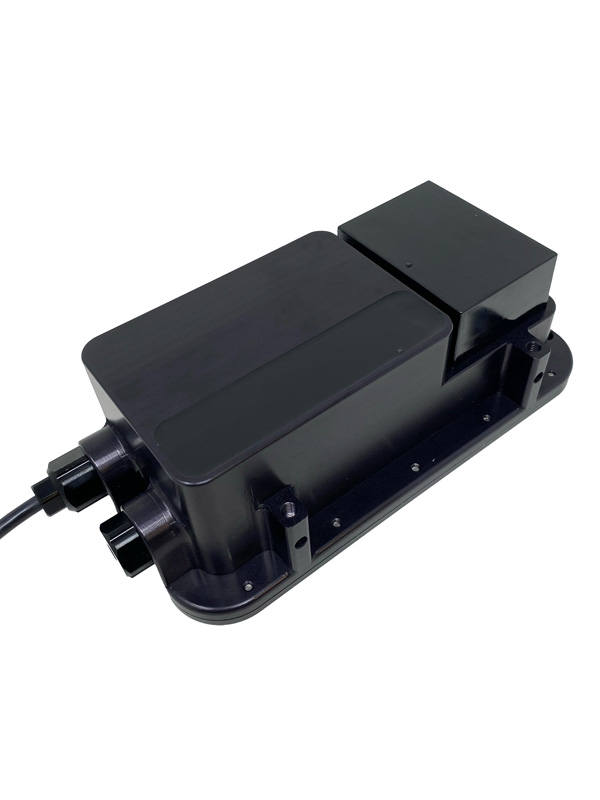

Surveyor 240-16 MBES


Pomiar batymetryczny z wykorzystaniem technologii MBES (MultiBeam EchoSounder) może być ponad dziesięć razy szybszy niż pomiary wykonywane za pomocą echosondy jednowiązkowej.

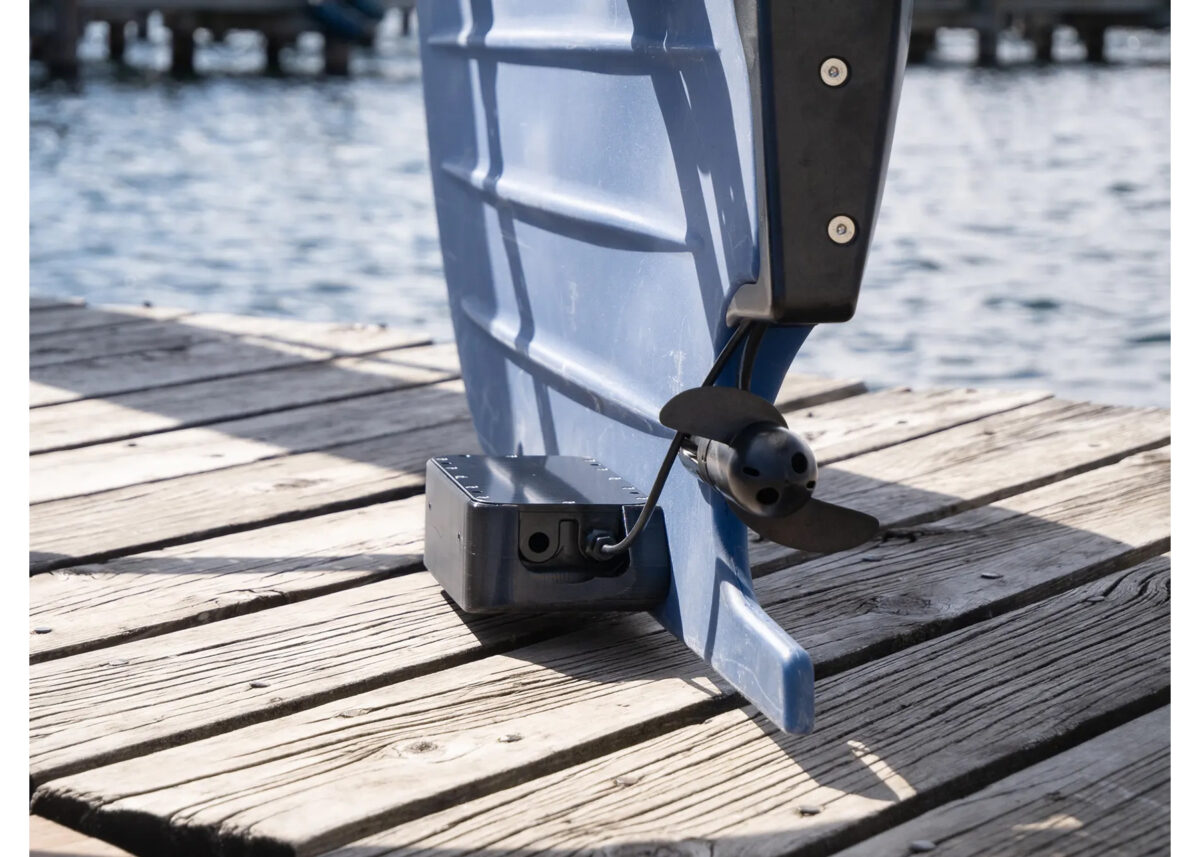

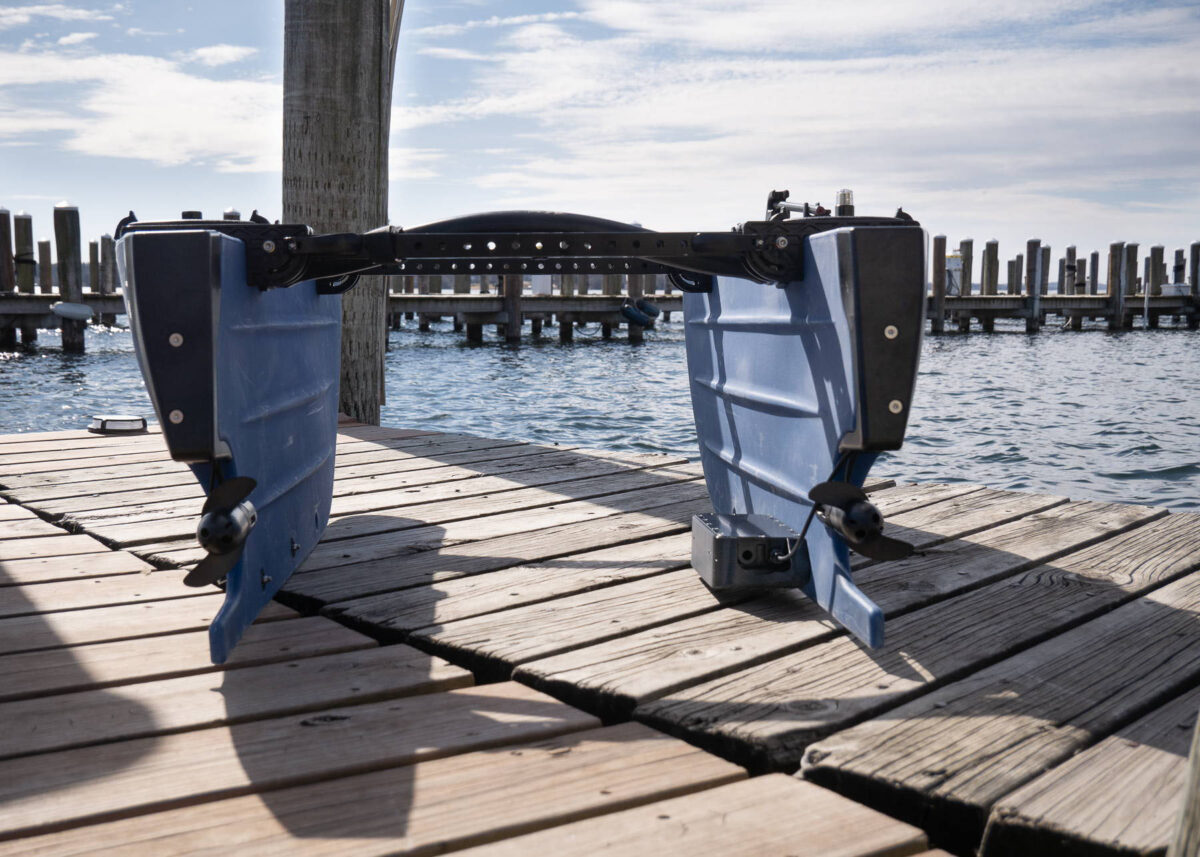

Dzięki swoim niewielkim rozmiarom i niskim kosztom, Surveyor 240-16 doskonale nadaje się do zastosowania na nowej generacji małych bezzałogowych jednostek nawodnych (USV – Uncrewed Surface Vessels). Zainstalowany na USV, takim jak BlueBoat, Surveyor idealnie sprawdza się w pomiarach na bardzo płytkich wodach, a jednocześnie poradzi sobie z pomiarami na głębokościach sięgających 50 metrów i więcej.

cerulean-sonar

Kluczowe cechy:

Surveyor 240-16 to echosonda wielowiązkowa (MBES – Multibeam Echo Sounder) pracująca na częstotliwości 240 kHz. Posiada wiązkę nadawczą o szerokości około 4° wzdłużnie (along track) i 80° poprzecznie (cross track) oraz 16-elementową matrycę odbiorczą.

Surveyor 240-16 wykorzystuje algorytm estymacji kąta nadejścia (angle-of-arrival), aby określać poprzeczne położenie odbić akustycznych z dokładnością znacznie przewyższającą możliwości konwencjonalnych technik formowania wiązki (beam forming). Dlatego, mimo że efektywna szerokość wiązki poprzecznej przy klasycznym beam formingu wynosi około 7°, Surveyor potrafi określić kąt nadejścia z dokładnością poniżej jednego stopnia.

W zależności od zasięgu i właściwości akustycznych dna, Surveyor zazwyczaj identyfikuje 10–15 celów akustycznych w przekroju poprzecznym, w obrębie sektora o szerokości 80°. Pozycja i głębokość tych celów są następnie precyzyjnie obliczane na podstawie odległości i kąta nadejścia. Surveyor ma wbudowany IMU (jednostkę inercyjną). SonarView wykorzystuje dane z IMU Surveyora do kompensacji przechyłów (pitch i roll), łącząc je z informacjami o pozycji i kursie jednostki, aby precyzyjnie przypisać każdemu pomiarowi głębokości jego właściwe położenie geograficzne.

Kluczowe cechy:
  • Częstotliwość akustyczna: 240 kHz
  • Wiązka nadawcza wzdłużna: 4°
  • Wiązka nadawcza poprzeczna: 80°
  • Liczba elementów odbiorczych: 16
  • Poprzeczna szerokość wiązki (beamforming): 7°
  • Rozdzielczość kątowa (angle of arrival): 1°
  • Rozdzielczość zasięgu: 0,5% ustawionego zasięgu
  • Maksymalna głębokość pracy: 300 m
  • Zalecany maks. zasięg: 50 m (dobry wynik >100 m na twardym dnie)
  • Zasilanie: 10–30 V, 5 W (czuwanie), 15 W (praca)
  • Interfejs danych: Ethernet 100BaseT (max 500 kb/s)

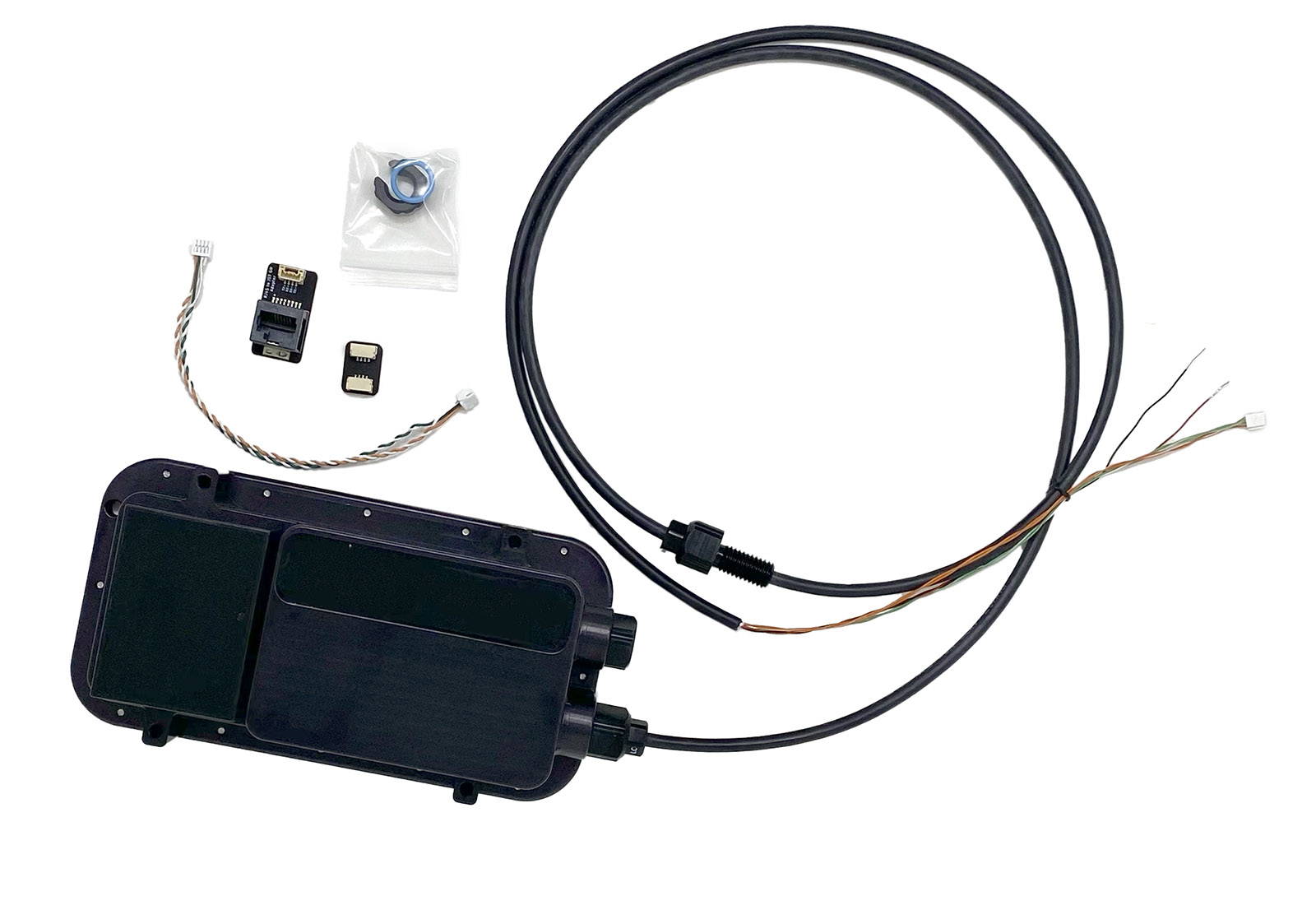

  • Złącze danych: JST GH (4 piny), adapter JST-GH do RJ45 w zestawie
  • Połączenie zasilania: przewody cynowane
  • Masa w powietrzu: 790 g
  • Masa w wodzie: 145 g
